伺服电机在现代自动化和机器人技术中至关重要，可提供对定位、速度和扭矩的精确控制。无论您是从事工业自动化还是复杂的机器人工作，了解伺服电机及其工作原理都能大大提高您有效集成它们的能力。本指南将介绍伺服电机的组件、工作机制、类型和显著优势，帮助您在应用中做出明智的决策。

什么是伺服电机？

伺服电机是一种专门的直流电机，配有反馈系统，可以精确控制位置和运动。与普通直流电机不同，伺服电机只能在特定范围内旋转，通常在 90° 和 180° 之间，但有些型号可以旋转到 360°。这种电机的设计可在设定的角度内实现受控定位，因此非常适合从机器人到工业机械等需要精确控制的应用。

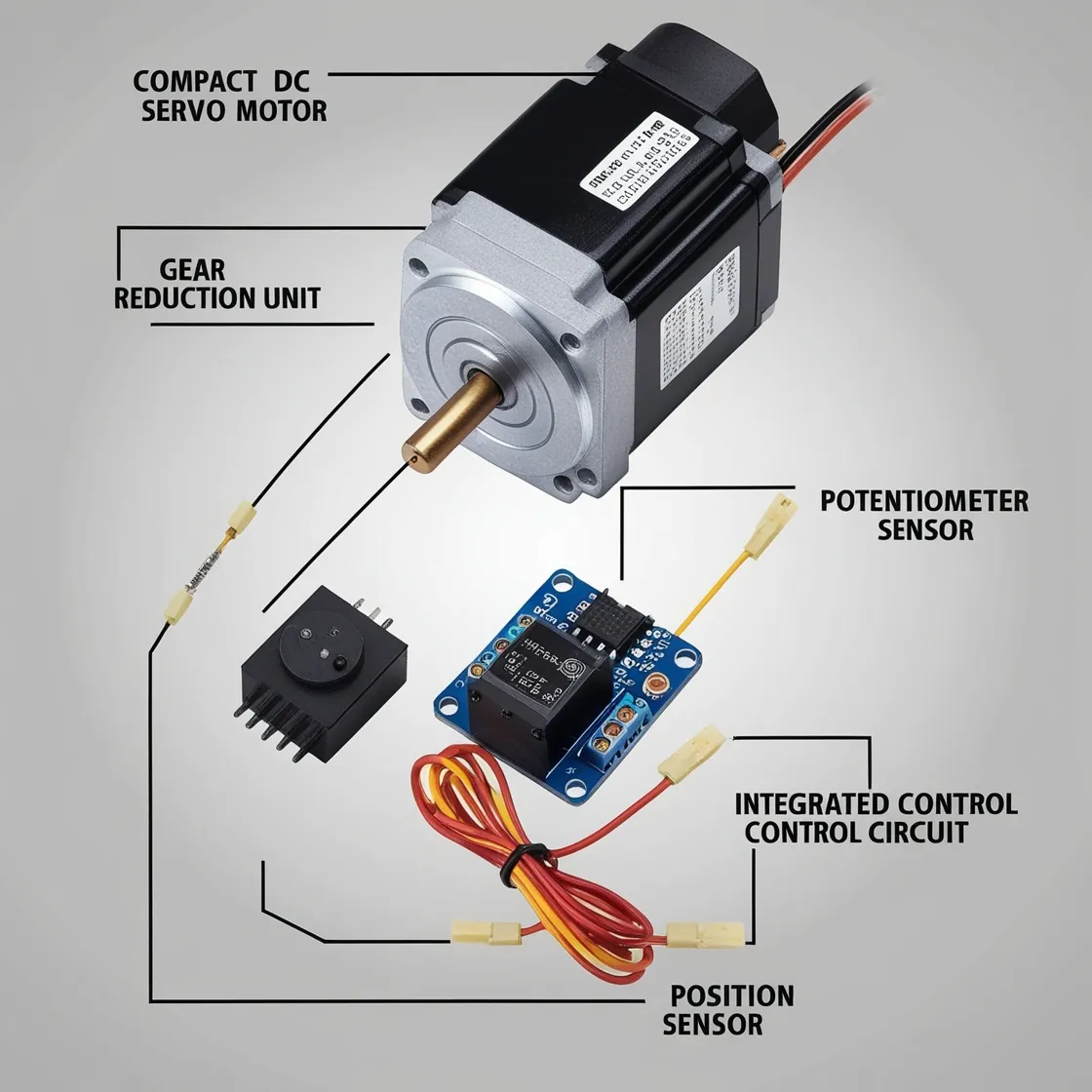

伺服电机的关键部件

了解伺服电机的关键部件对掌握其工作原理至关重要：

• 直流电机:电机本身产生旋转运动。
• 齿轮减速装置:降低电机速度，以实现更精细的位置控制。
• 位置感应装置:通常是电位计，该传感器向控制系统提供反馈，显示电机的当前位置。
• 控制电路:处理反馈并根据控制信号调整电机位置。

每个组件都发挥着关键作用，使伺服电机能够实现对其运动的精确控制，从而使其有别于其他类型的电机。

伺服电机如何工作？

伺服电机的工作原理是接收一个控制信号，该信号决定了轴的理想位置。然后，控制电路向直流电机供电，调整其位置，直到轴达到目标角度。在此过程中，需要通过位置感应装置（编码器或电位计）对当前位置进行持续监控，以确保一致的精度和对准。

伺服电机控制系统不断比较电机位置和目标位置，并根据需要进行调整，以保持所需的角度。正是这种控制回路使伺服电机能够在要求最苛刻的应用中实现精确定位。

伺服电机的电气连接

伺服电机通常包括三根主要导线，每根导线都有不同的用途：

• 黑线:接地连接。
• 红线:电源。
• 白线/黄线:控制信号输入。

这些导线帮助伺服电机接收和处理控制信号，以调整运动和位置。

旋转和移动

伺服电机通过绕组中的电流产生旋转磁场，从而实现受控的角度运动。该磁场与用于跟踪旋转的光学编码器一起，实现了精确定位。为了保持精度，伺服电机的旋转角度通常限制在 200 度左右。这种旋转限制可实现精确控制，对于精确定位至关重要的应用来说至关重要。

伺服电机的特殊功能

伺服电机具有多种功能，在各种自动化和工业应用中发挥着重要作用：

1. 扭矩产生:伺服电机通常使用稀土或永久磁铁，即使设计紧凑，也能有效产生高扭矩。
2. 齿轮材料选项:标准伺服电机通常使用塑料齿轮，而大功率型号通常使用金属齿轮，以提高耐用性。

这些特性增强了伺服电机的多功能性和性能，使其在机器人、自动化和其他需要精细控制的领域得到了广泛应用。

比较伺服系统中的电机类型：交流电机与直流电机

在伺服系统中，通常使用交流和直流电机，具体取决于应用要求。

异步交流电机

异步交流电机主要用于速度控制系统，适用于需要稳定速度控制而非高性能的应用。虽然异步交流电机并不总是精密应用的理想选择，但在以速度稳定性为首要考虑因素的系统中却非常有效。

同步交流电机

同步交流电机是高性能伺服系统的热门选择。同步电机由正弦波驱动，速度控制平稳，转速低至 0 RPM，扭矩曲线稳定。这种电机非常适合要求高精度的应用，如数控机械和先进的自动化系统。

有刷直流电机

有刷直流电机设计简单，相对容易控制，因此在基本应用中很常见。不过，这些电机中的电刷会随着时间的推移而磨损，影响长期可靠性。

无刷直流电机（BLDC）

以可靠性和效率著称的无刷直流电机s 经常用于工业伺服应用中。这些电机采用梯形换向，在成本效益和性能之间实现了极佳的平衡。虽然由于 "齿槽 "原因，低速时可能会有轻微振动，但无刷直流电机仍然是工业应用的首选。

总而言之 无刷直流电机 由于其性能和成本效益，在大多数工业环境中都是首选。

利用 PLC 系统控制伺服电机：基本组件和设置

伺服电机系统通常需要与可编程逻辑控制器 (PLC) 集成，后者是高级自动化的中间控制器。所需的主要组件包括

1. PLC:提供高速脉冲输出。
2. 伺服驱动器:充当中间人，解释 PLC 信号。
3. 伺服电机:响应控制信号的最终执行器。

基本工作原理

PLC 发出指令脉冲，伺服驱动器解读这些脉冲并将其转换为电机旋转。典型的关系如下

• 1000 脉冲= 旋转 1 周（360°）。
• 例如 500 脉冲结果是旋转 180°。

脉冲信号特性

• 频率:通常在 20 千赫兹左右。
• 脉冲总数:确定旋转角度。
• 频率控制:控制电机转速，频率越高，转速越快。

PLC 要求和编程

为确保正常运行，PLC 必须支持高速脉冲输出，并能进行精确的脉冲定时。编程应包括脉冲产生、频率调整和位置控制逻辑，以及通过脉冲频率进行速度调节。

伺服电机的主要优势

伺服电机具有一系列优势，特别是在工业和精密应用领域：

1. 能源效率:伺服电机仅在工作时耗电，待机时只需极少的电量，从而降低了运行成本。
2. 低噪音:运行安静，非常适合对噪音有严格要求的环境，如医疗和食品包装行业。
3. 可编程性:伺服电机支持可编程控制，可在不同情况下实现定制自动化。
4. 对各种条件的适应性:伺服电机可以处理复杂的工况，即使在负载波动的情况下也能保持稳定的输出。
5. 紧凑型设计:伺服电机重量轻，易于安装，节省空间，适合在狭小空间内实现自动化。
6. 最少的维护需求:无刷伺服电机无需太多维护，因为它们没有易磨损的电刷，从而减少了停机时间和维护成本。
7. 精确的速度和位置控制:伺服电机可在不同速度下保持稳定的性能，从而提高效率并减少材料浪费。

这些优点使伺服电机成为要求适应性、精确性和长期可靠性的行业的首选。

伺服电机内部有什么？

伺服电机由几个在反馈回路中工作的关键部件组成：

• 直流或交流电机:产生定位所需的旋转。
• 齿轮减速装置:降低输出速度，同时增加扭矩。
• 位置传感器:监控电机的当前位置。
• 控制电路:利用位置反馈调节电机的位置和速度。
• 输出轴:连接负载并保持精确定位。
• 布线:电源线、接地线和控制线。
• 永久磁铁:产生产生扭矩所必需的旋转磁场。

这种反馈回路可实现精确控制，这对机器人、制造和自动化领域的应用至关重要。

为什么伺服电机没有风扇

与传统电机不同，伺服电机的设计可通过以下因素最大限度地减少热量输出：

• 高效率:伺服电机将大部分动力转化为运动，最大限度地减少多余热量。
• 间歇运行:它们通常在短时间内工作，限制了热量的积累。
• 被动散热:伺服电机采用铝制外壳或鳍片，可自然释放热量。
• 低噪音、低振动:无风扇运行可降低噪音，使伺服电机适用于要求安静运行的应用场合。
• 无刷设计:许多伺服电机都是无刷电机，内部发热较少。

•
